产品功能：
NY001A是一款专门设计用于光伏玻璃的单组分常温自干型镀膜液。该产品采用sol-gel技术，可在光伏玻璃表面形成SiO2-TiO2二元杂化纳米涂层，闭合中空结构的低折射率特性赋予其良好的减反射高透射效果，可显著降低太阳光在玻璃表面的反射，提高光伏组件光学利用率；涂层固化过程中自组装生长形成凹凸结构的纳米级乳突阵列，针对性调控的粗糙度可减少玻璃表面与灰尘颗粒的接触面积，降低两者之间的范德华力等粘附力，引入少量无机纳米抗静电剂，有效减少玻璃表面与灰尘的静电吸附，可利用重力、自然风力等减少、清除积灰；此外，固化后的纳米涂层表面富含活性羟基，水膜可在涂层表面充分铺展，且具备一定的光催化效果，可在紫外光激发下分解有机污染物，实现水接触角初期≤10°、长期≤25°的长效亲水性，能够利用自然雨水或凝露去除表面灰尘等污染物。该产品涂层全无机成分，兼具优异的耐化学腐蚀、耐机械磨损以及良好的耐候性，满足恶劣环境下长效稳定运行需求，能给光伏电站带来长期明显的经济效益。
◉ 固化特性：常温自干，晴天1~5min即可表干，12h完全固化
◉ 光学特性：闭合多孔结构，低折射率，减反增透，ΔT≥2.0%
◉ 表面结构：凹凸结构乳突阵列，纳米级粗糙度，减少接触面积、降低粘附力
◉ 抗静电性：低电阻率，减少静电吸附
◉ 亲水性：初期≤10°长期≤25°雨水、凝露自洁，降低人工清洗频率
◉ 光催化特性：在紫外光激发下分解有机污染物，保持清洁，提高涂层亲水性
◉ 耐久性：耐化学腐蚀、耐机械磨损以及良好的耐候性
主要成分：
纳米二氧化硅、二氧化钛、氧化锡锑、去离子水、异丙醇、乙醇
性能参数：
分类 | 项目 | 指标 | 测试方法 |
理 化 性 能 | 外观 | 黄绿色半透明液体 | 目测 |
比重 | 0.90±0.02g/mL | GB/T 6750-2007 |
pH值 | ≤2.0 | GB/T 9724-2007 |
粘度(23℃±2℃) | 11~13s | GB/T 1723-93 |
涂 层 性 能 | 硬度 | ≥3H | GB/T 6739-2006 |
附着力 | 0级 | GB/T 9286-1998 |
表面粗糙度 | 10~50nm | Q/NY 1203-2024 |
∆T(380~1100nm） | ≥2.0% | JC/T 2170-2013 |
减反射效果（400~700nm） | ≥2.0% | Q/NY 0801-2024 |
水接触角 | 初始≤10°长期≤25° | GB/T 30447-2013 |
其 他 性 能 | 耐磨蚀 | 20000次 | Q/NY 0902-2024 |
耐中性盐雾试验 | 96h | JC/T 2170-2013 |
耐紫外试验 | 100h | JC/T 2170-2013 |
耐湿热性能 | 1000h | JC/T 2170-2013 |
PCT | 48h | JC/T 2170-2013 |

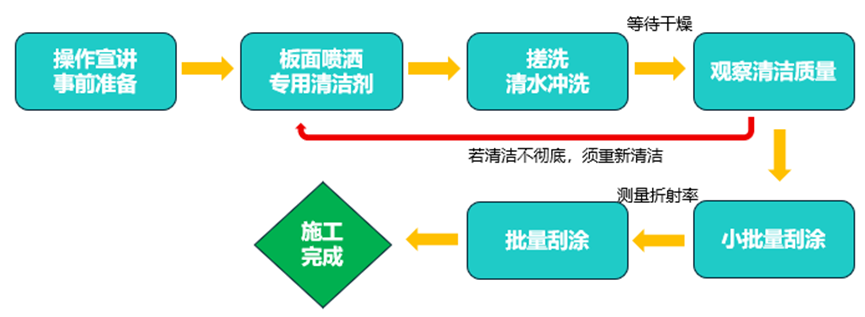

施工过程：
天气条件
（1） 气温不低于10℃；
（2） 天气晴朗，无雨雾、无沙尘飞扬；
清洁处理
（1） 清洗剂清洗：专用清洗剂进行清洗，去除表面的灰尘及污垢等；
（2） 清水漂洗：清洗剂处理后，用大量清水漂洗，水膜能均匀铺展，无脏污、无彩色斑纹、无收缩等缺陷，否则返工，最后用pH试纸（pH值1.0~14.0）进行检测，pH值为中性,视为漂洗干净；
（3） 表面干燥：用刮条刮干，尤其是光伏板下方边框积水处，必要时使用干毛巾擦干。
镀膜液施工
（1） 提前准备好相关工具，清洗后及时进行镀膜施工；
（2） 将NY001A镀膜液倒在专用盛液槽内；
（3） 将抹涂工具上的无尘布在镀膜液里均匀地浸湿；
（4） 按照从上到下的顺序，从左到右或者从右到左的顺序，将镀膜液均匀地抹涂在光伏玻璃板上，避免漏涂；
（5） 便携式反射率仪测试400~700nm反射率曲线，判断涂层厚薄，进行施工调整。
效果测试
（1） 施工后12小时后即可测试；
（2） 各项测试指标均达到要求指标后即可完工。
存储：
存储温度： 18~25℃
使用期限： 150天
包装： 5L/桶、10L/桶
安全及环保：
安全建议/运输/环保规则，请阅读 MSDS 安全手册
